干式變壓器光纖溫控解決方案

1.概述

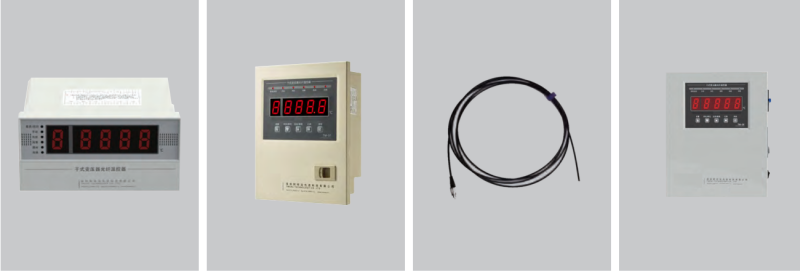

       DTTM系列干式變壓器光纖溫控器是一種新型干變溫控器，該光纖溫控器采用熒光光纖/砷化鎵光纖溫度傳感技術，實現干式變壓器繞組溫度的可靠、準確和快速測量。相比較于傳統Pt100的干變溫控器，光纖溫控器無需在工頻耐壓測試時反復拆裝，同時具有可靠性更高、精度更準、自診斷等特性，可有效提升安全性和經濟性。

        DTTM 干變光纖溫控器，可通過面板數碼管實時顯示溫度信息；或通過傳統的 4-20mA 標準電流信號接入模擬系統 ；同時具備標準 Modbus RTU 協議， 把實時溫度數據和狀態信息傳送遠端計算機平臺軟件 ； 或者接入 EFISO溫度云系統，實時推送手機微信報警信息等，最大程度保護變壓器安全運行，延長變壓器工作壽命。

2.產品功能

      ?  兩種溫度顯示方式：兩種溫度顯示方式可選，巡回顯示：2到8秒(可調)/通道巡回顯示各通道溫度；最高溫度：持續顯示變壓器當前的最高溫度。

?  超溫報警：可進行溫度報警設置，當達到報警值后機器內發出嘀嘀聲并接通報警觸點。

       ?  超高溫自動跳閘：當達到設定的跳閘溫度值時，溫控器接通跳閘輸出端子（平時兩個端子是常開，跳閘時端子接通），提供一個開關信號給遠方控制柜，啟動跳閘電路。

       ?  風機啟動和關閉：當達到設置的風機啟動溫度值時風機自動啟動，啟動時風機指示燈亮，當溫度低于風機關閉溫度值時風機自動關閉；也可手動啟動或關閉風機?？刂破鬟€具有風機定時啟動功能，每到設定的間隔時間（0小時-199小時）風機啟動運行約5分鐘，以防風機長期不啟動而銹蝕損壞。

       ?  控制功能驗證：可模擬輸入溫度信號，使溫控器作相應的控制操作（如啟動停止風機、報警等），用以驗證控制及設置的有效性。

       ?  設備自檢：設備具有自診斷功能，通過內部光電信號的檢測和相應的算法，可有效識別傳感器故障類型，有效防止誤報、錯報等現象。當出現異常情況（如設備電路故障或傳感器斷裂）后測溫性能異常時，故障報警指示燈亮起。窗口顯示Er-o（光纖傳感器光路斷開）、Poor（光鏈路差）、Er-L（超出最低溫度范圍）或Er-H（超出最高溫度范圍），提示進行設備檢修。"黑匣子"功能：具有斷電記錄功能，可記錄溫控器斷電時各通道的溫度，以及本機的工作狀態。

       ?  密碼權限管理：所有溫度的設置均可通過面板上的輕觸鍵直接設置。為防止閑雜人員設置，溫控器設有密碼，只有密碼輸入正確才能設置，否則只能查看而不能設置。

3.產品特性

?  本質上對電磁免疫，不受強電磁干擾影響，測溫精度高。

      ?  具有絕緣性好，耐高壓的特性（西高所檢測數據，10KV、30cm對地絕緣測試實驗中，擊穿電壓高達142.8KV）。

?  響應時間小于1秒，能提供更快速的溫度響應。

?  傳感器體積小，耐高溫，耐腐蝕。

      ?  通過內部光信號的檢測和計算，具備自診斷功能，可有效識別傳感器故障類型，防止誤報、錯報等現象。

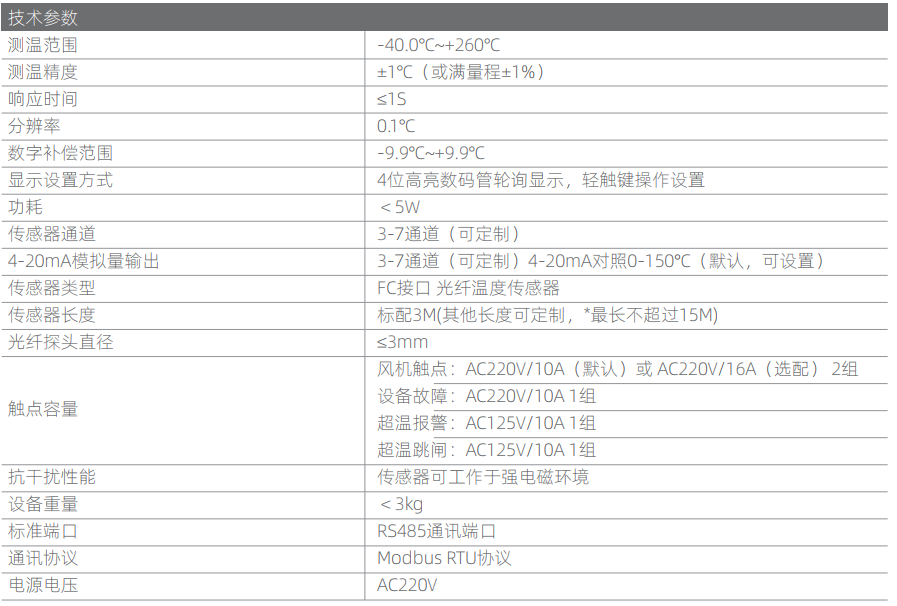

4.技術參數

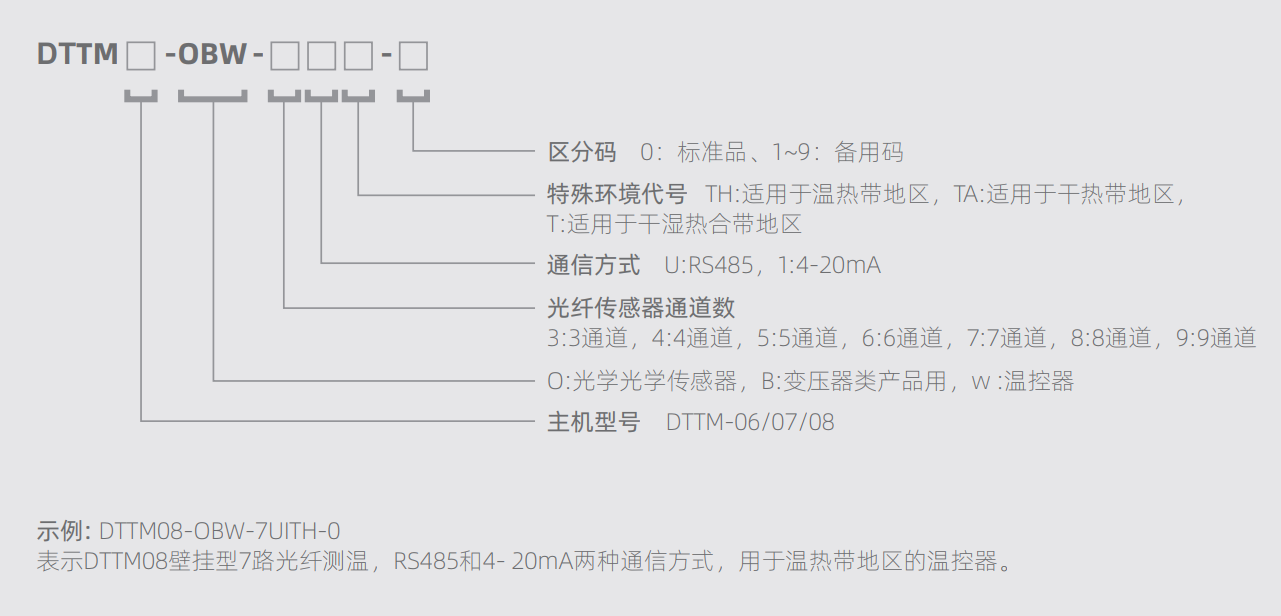

5.選型說明
