1、產品概述

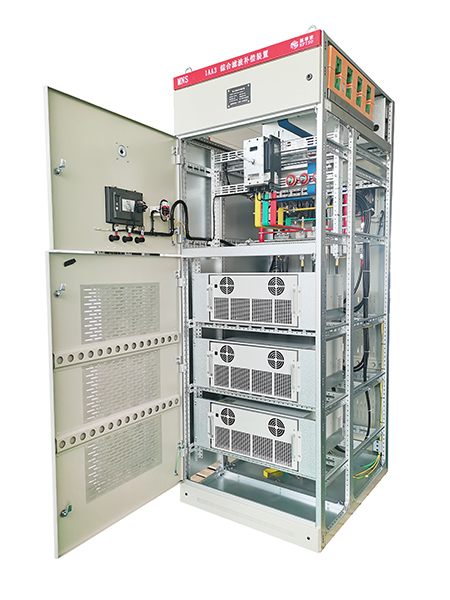

       ECSINE-M低壓智能綜合濾波補償裝置是一款針對于諧波含量高、無功缺口大以及三相不平衡問題突出的場景而開發的產品，它完美的融合了有源濾波器(ECSINE)、靜止無功發生器(ECSINEN-C)以及電容電抗(SECR)的功能特點，具備諧波濾除、無功補償、三相不平衡治理以及穩定系統電壓的功能，具有諧波濾除效果好、范圍寬、雙向連續無功補償?shù)募夹g(shù)優勢，有效抑制系統電壓波動，提高電能質量，為客戶實現“低投入 ，高回報”的經濟模式。

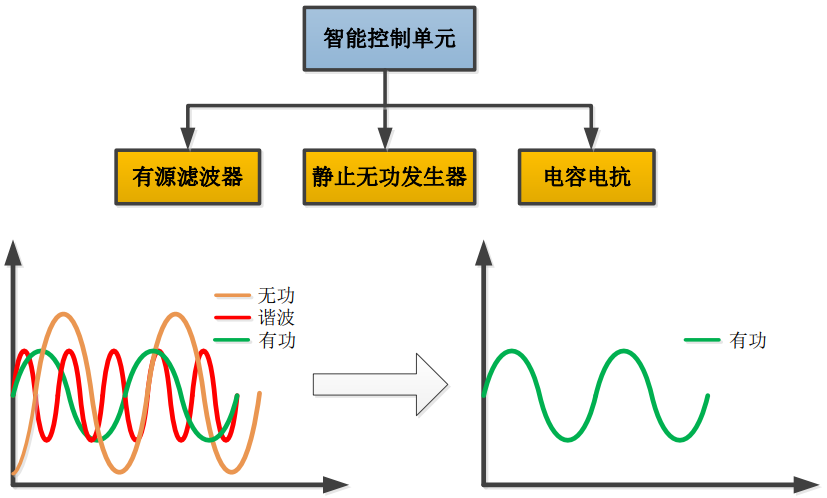

       ECSINE-M低壓智能綜合濾波補償裝置采用智能控制單元實現有源濾波器、靜止無功發生器以及電容電抗的統一控制和容量分配，有源濾波器負責對系統的諧波電流治理，靜止無功發生器和電容電抗相互配合，即電容電抗負責無功粗調，靜止無功發生器負責無功微調及三相不平衡治理，實現無功電流的快速響應和線性補償，基于以上功能特點，實現濾除系統諧波電流、提高功率因數、治理三相不平衡、抑制電壓波動、綜合改善電能質量的目的。

2、產品功能
       ? 諧波濾除
       能夠同時濾除2~51次以內的25種諧波，可設置特定次諧波濾除模式，綜合諧波濾除率為95%，單次諧波濾除率可達98%；
       ? 提高系統功率因數
       動態補償和靜態補償功能結合，能夠?qū)崿F(xiàn)雙向連續無功補償，補償后功率因數為1；
       ? 治理三相不平衡
       能夠有效消除系統中含有的負序電流和零序電流，治理后的三相不平衡度小于2%；
       ? 穩定系統電壓
       動態響應速度快，有效避免諧波和無功快速變化帶來的電壓波動，保障用電安全，穩定電壓：
3、產品特點
       ? 系統統一協調控制，各個功能單元工作過程中不會產生沖突；
       ? 結合了有源產品補償精度高、響應速度快以及無源產品補償容量大、性價比高的特點，能夠滿足更多現場應用；
       ? 功能單元全部采用模塊化設計，可根據客戶需求靈活組合，且便于安裝和維護；
      ? 保護功能齊全，不會與系統發生諧振，具備自檢功能，運行安全、可靠、穩定；

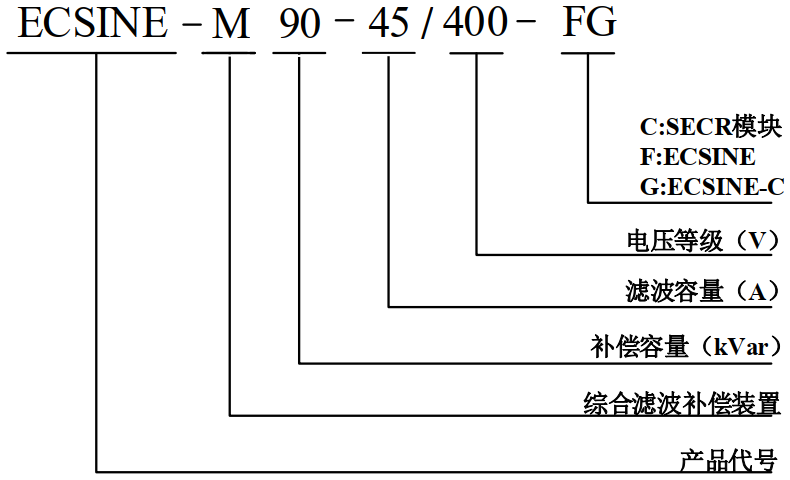

4、產品命名

5、產品規格

注：其他容量和電壓等級可定制

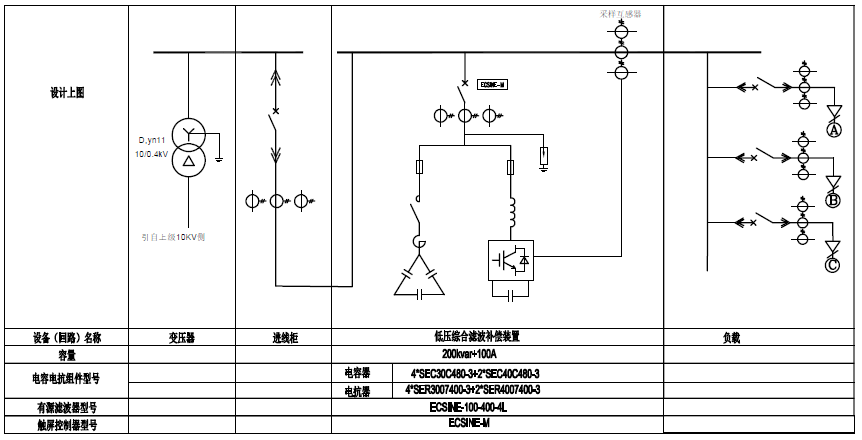

6、上圖方式


7.使用環境
       (1)、安裝場所：戶內，無劇烈沖擊和震動；
       (2)、環境溫度：-25℃~+45℃；
       (3)、相對濕度：在25℃時，相對濕度≤95%；
       (4)、海拔高度：≤3000；
       (5)、周圍環境：無爆炸及易燃介質，無足以損壞絕緣和腐蝕金屬的氣體，無導電塵埃；

產品規格
