1、產品概述

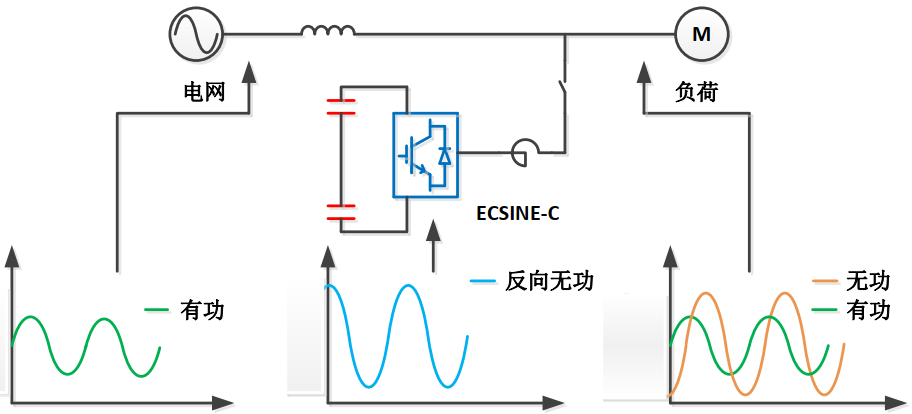

       ECSINE-C系列靜止無功發生器基于先進的電力電子技術，采用三電平電壓原型逆變器的拓?fù)浣Y(jié)構，通過外部電流互感器實時對負載電流進行采樣，通過內部控制器快速計算出需要補償?shù)臒o功、諧波以及負序電流，實時調整逆變器橋側輸出的電壓的幅值和相位，借助橋側電抗器實現對無功的補償、諧波以及三相不平衡的治理，它具有補償精度高、響應速度快、不受系統阻抗影響等優點，可廣泛應用于工商業領域，如電力系統、軌道交通、石油化工、汽車制造、數據通信、精密加工、市政建筑等，是治理電能質量、節能降耗的最佳選擇之一。

2、產品功能

   (1)、無功補償，補償后功率因數≥0.99；

   降低線損，節能降耗，提高變壓器使用效率，避免因功率因數低下帶來的罰款問題；

   (2)、治理三相不平衡，治理后三相不平衡度＜2%；

   降低零線電流，避免零線發熱嚴重，保護變壓器，提升變壓器利用率；

   (3)、濾除諧波，濾波范圍2~25次，單次諧波濾除率高達90%；

   避免因諧波導致的線纜和變壓器發熱、諧振、保護裝置誤動作等問題；

   (4)、維持受電端電壓，加強系統電壓穩定性，抑制電壓波動和閃變；

         快速補償因大容量感性或者容性負荷啟動時帶來的沖擊電流，維持系統電壓穩定，保證負荷安全運行；

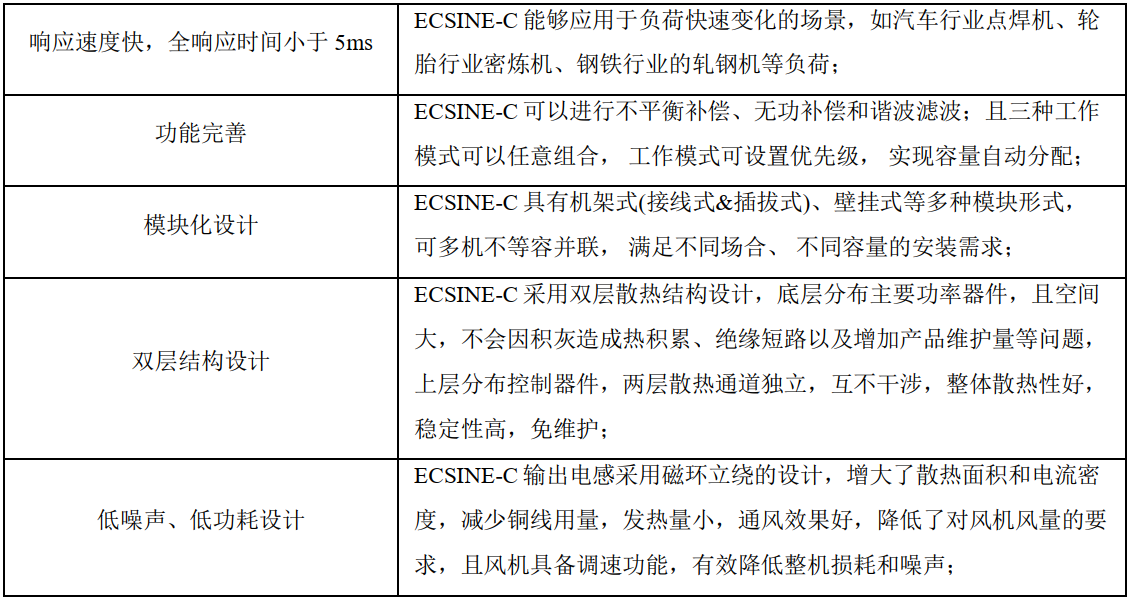

3、產品特點

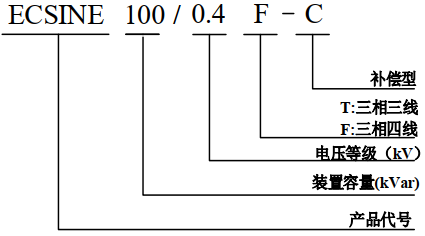

4、產品命名

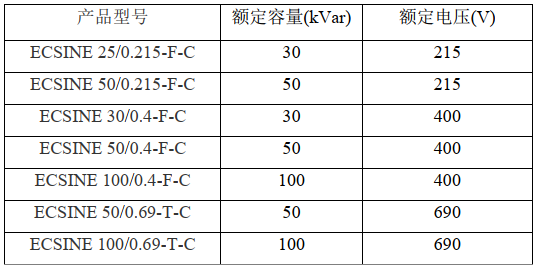

5、產品規格

6、適用場合

       ECSINE-C廣泛適用于各種對無功補償、諧波濾除以及三相不平衡治理有需求的場合，例如數據中心、新能源發電、鋼鐵冶金、市政建筑、石油化工、軌道交通、半導體以及汽車制造等行業。

技術參數
