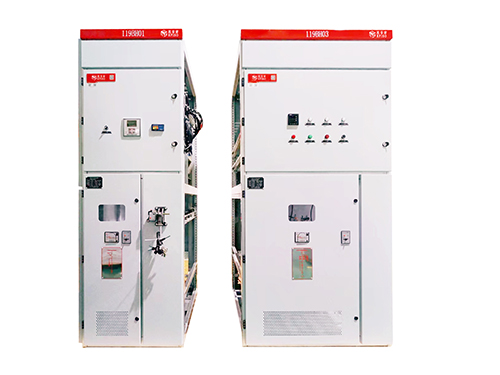

1、產品概述
        高壓無功補償裝置適用于3~35kV工頻三相交流電力系統中，基于母線電壓以及系統無功功率的需求，自動控制電容器組的投切，改善母線電壓，提高系統功率因數，降低線路損耗，提高輸配電系統的設備的使用效率。
        高壓無功補償裝置具備結構緊湊、占地面積小、通用化設計、便于維護、可靠性高等特點，可廣泛應用于變電站、城市電網以及農村電網的建設當中。
2、執行標準
        GB50227-2008        并聯電容器裝置設計規范
        GB/T11024.1           并聯電容器第1部分
        GB311.1                  高壓輸變電設備的絕緣配合
         DL/T840                  高壓并聯電容器使用技術條件
         DL/T604                  高壓并聯電容器裝置訂貨技術條件
         JB/T7111                 高壓并聯電容器裝置
3、產品特點
        ? 1.1倍額定電壓情況下可長期運行；
        ? 1.3倍額定電流情況下可長期運行；
        ? 采用循環投切的控制邏輯，有效延長電容器組使用壽命；
        ? 保護功能完善：具備內熔絲保護、外熔斷器保護、不平衡保護(零序電壓保護、中性線差流保護、差壓保護、橋差保護)、過流保護、過流速斷保護、過壓保護、失壓保護、過負荷保護、單相接地保護等；
        ? 每相電容實測值與標稱值之比不超過0~5%，相間最大電容和最小電容之比不超過1.02；
        ? 每相電抗值不超過三相電抗平均值的±2%；

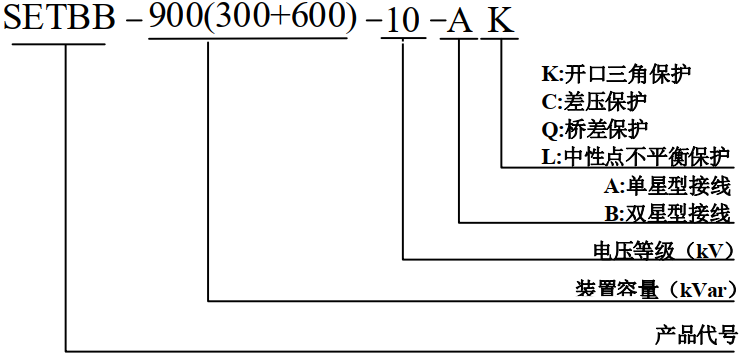

4、產品命名

5、裝置構成
        裝置主要由下面這些主要部件組成：并聯電容器及其支架、串聯電抗器、隔離(接地)開關、氧化鋅避雷器、熔斷器、放電線圈、放電計數器、投切裝置、母線、支撐劇院自、連接線纜等構成，主要器件功能描述如下：
        ? 并聯電容器
        并聯電容器是整個裝置的核心元件，為系統提供無功功率；
        ? 串聯電抗器
        串聯電抗器與電容器串聯運行，旨在保護電容器，改善電壓波形，起到抑制高次諧波和降低合閘涌流的作用；
        ? 隔離接地開關
        裝置分閘后，設置明顯斷開點，并把母線直接接地及防止前級斷路器意外合閘，確保人身安全；
        ? 氧化鋅避雷器
        限制電容器組在投切過程中產生的過電壓，保護電容器安全運行；
        ? 放電線圈
        保證電容器退出運行后，電容器組剩余電壓的峰值降低至50V以下；

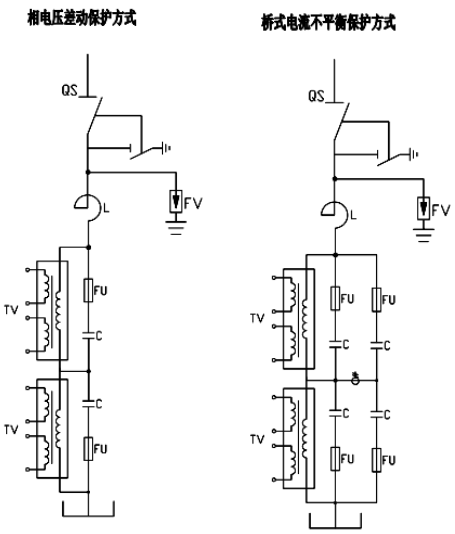

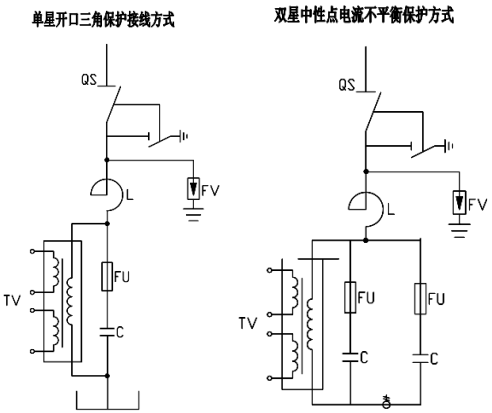

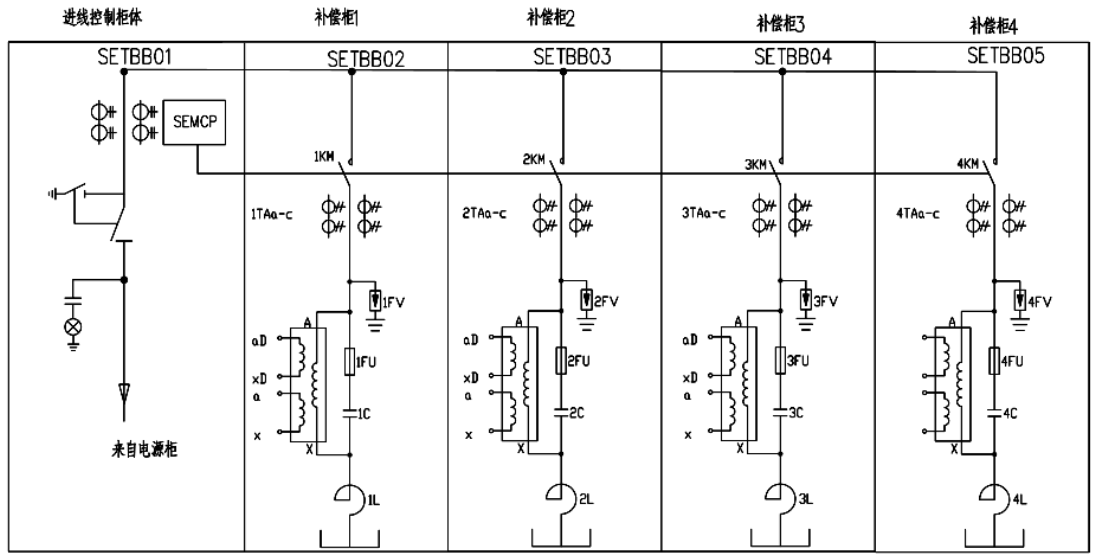

6、典型一次接線圖

注：以上接線圖均為電抗器前置（后置圖略），柜體內的投切開關、保護等器件都可接受客戶定制。

7、使用環境
        (1)、海拔高度：≤2000m；
        (2)、溫度：戶外-40℃~+45℃、戶內-25℃~+40℃；
        (3)、抗震強度：8級；
        (4)、安裝場所：無劇烈的機械振動、無導電性或爆炸性塵埃、無有害氣體和蒸汽；
        (5)、安裝場所：戶外或戶內 ；

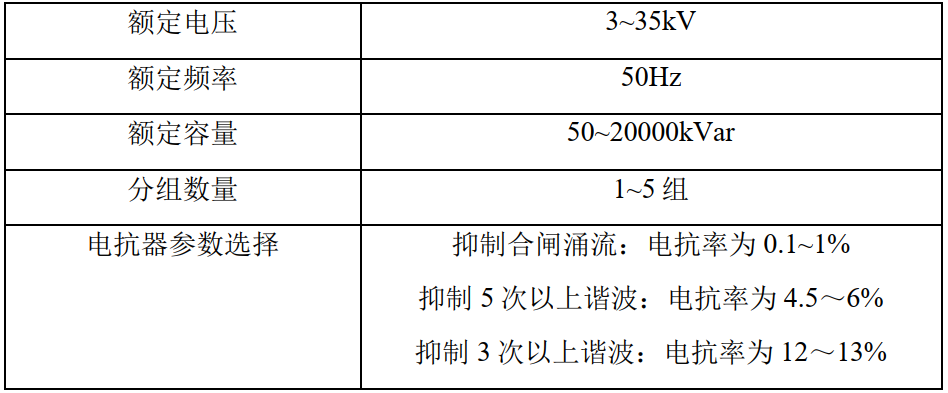

技術參數
